拆解报告：GEELY吉利汽车手机无线充电模块

前言

手机无线充电技术的普及，使得手机充电在形式上摆脱插线充电的限制，变得更加简便。如今一些汽车厂家将无线充电直接应用于汽车上，使得新能源汽车也具备这个功能。

本期为大家带来的是国内知名汽车品牌GEELY吉利的一款汽车手机无线充电模块的拆解，整体设计也是比较经典，不过除了支持手机无线充电外，还有NFC功能，还是蛮不错的。那一起来看看其内部做工用料。

吉利车载无线充电模块外观

GEELY吉利这款手机无线充电模块为长方体造型，上下分别为塑料壳和一体成型铝合金散热块，顶面斜纹理设计，放置手机进行无线充电时，可以起到一定的稳定作用。

顶面边缘有无线充电qi认证以及NFC标志设计。

上下塑料壳通过四端螺丝进行封装固定，底部以及两侧镂空散热，内置铝合金散热块帮助快速吸收热量进行散热。

供电插座内部有明显凹槽，用于接线定位。

模块上贴有无线充电信息贴纸，产地在中国惠州，型号是WPC-CN-001，输入规格为直流13V3A，由日立乐金光科技惠州公司生产。

四端还设有四个模块固定插脚

看完了吉利车载无线充电模块的外观，下面就进行拆解，一起看看内部设计。

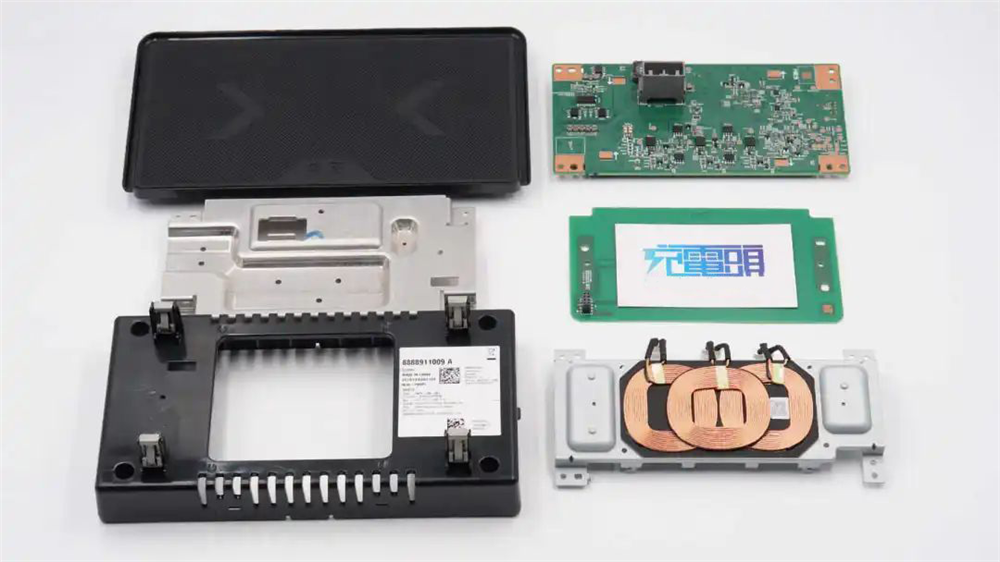

拧开四周的固定螺丝，打开卡扣固定的上盖；上盖由PC+ABS材料制成；在内部是一块PCB板，固定在金属屏蔽壳上，并通过螺丝固定在外壳中；拧开固定螺丝，取出金属屏蔽壳，PCBA模块固定在屏蔽壳中；底部的外壳也是由PC+ABS材质制成；正面的PCB印刷蛇形线条，为NFC线圈，标注Geely NFC字样；铝制屏蔽罩将PCBA模块完全覆盖，冲压凹陷接触PCB，起到散热作用；PCBA模块包裹在金属支架内部；背面铝制屏蔽罩粘贴导热垫为发热元件散热；导热垫对应发热元件的位置压出凹痕，接触良好；拧下两颗固定螺丝，拆下正面的PCB；在检测手机放入的面板背面是两颗并联的热敏电阻，用于检测手机温度；在PCB下面是三个无线充电线圈，层叠固定在金属支架上；金属支架扭转固定到PCB上；扭开旋转固定的金属支架，拆下金属支架；无线充电线圈通过插接件连接，方便组装和拆解；无线充电线圈采用利兹线绕制；线圈支架采用SECC镀锌钢板制成；PCBA模块正面一览，焊接NFC通信芯片，主控MCU，无线充电主控芯片，滤波电感，升降压电感，滤波电容和连接无线充电线圈的插座；背面焊接三颗线圈切换MOS管，无线充电功率管和驱动器，升降压控制器和对应的MOS管等元件；无线充主控MCU来自瑞萨电子，型号R5F10PLHLFB，为RL78/F14系列16位MCU，内置192KB FLASH和8KB DATA FLASH和16K RAM，最高运行频率32MHz，采用QFP64封装；无线充电主控来自NXP恩智浦，型号为MWCT1003AVLH，是一颗汽车级5W功率的多线圈无线充电发射控制器。内置256KB Flash存储器和32KB SRAM内存，支持三线圈应用；NFC芯片来自TI德州仪器，型号TRF7970A，是一颗多协议全集成式13.56MHz RFID和NFC收发器芯片，用于无线充电器的NFC功能；半桥驱动器来自英飞凌，型号AUIRS2301S，是一颗车规级半桥驱动器，支持600V耐压，用于无线充电功率管驱动；无线充电功率管来自安世半导体，丝印72540E，实际型号为BUK7K25-40E，是一颗耐压40V的双NMOS，导阻为21.25mΩ，采用LFPAK56D封装，符合AEC-Q101标准；用于无线充电NPO谐振电容和串联的电感；用于三路无线充电切换的MOS管，来自英飞凌，丝印4N10L22，实际型号为IPG20N10S4L-22A，耐压100V，导阻22mΩ，符合AEC-Q101车规认证；无线充内置的同步升降压控制器来自TI德州仪器，型号LM5175，是一颗同步四开关升降压控制器，支持3.5-42V输入电压范围，输出电压范围为0.8-55V；用于同步升降压电压转换的开关管来自Rohm罗姆，型号SP8K24FRA，是一颗耐压45V的双NMOS，导阻为18mΩ，采用SOP8封装；升降压电感来自Coilcraft线艺，为4.7μH，为屏蔽电感；用于输出滤波的五颗1210封装的MLCC电容并联；电流检测芯片来自TI德州仪器，丝印CFV，实际型号INA214，是一颗26V耐压的双向高精度电流感应放大器，用于检测无线充功率级电流；输入端滤波电容来自韩国三莹，三颗规格为220μF 35V，一颗规格为100μF 35V；输入端一颗2220封装的压敏电阻，用于浪涌保护；用于电源控制的MOS管来自Rohm罗姆，型号RRH140P03，是一颗耐压30V的PMOS，导阻7mΩ，采用SOP8封装；LIN总线通信芯片来自NXP恩智浦，型号TJA1021，支持睡眠模式和待机模式，用于总线数据收发。

充电头网拆解总结

GEELY吉利汽车手机无线充电模块采用黑色外观设计，模块通过插接固定到车内，供电也通过插接件连接，便于安装和更换。无线充电模块供电输入为13V3A，支持大功率无线充电输出。无线充由日立乐金光科技惠州公司生产，支持NFC功能。

充电头网通过拆解了解到，这款无线充电模块由NFC线圈小板和无线充电PCB组成，其中PCB使用铝片进行散热，无线充电线圈固定在铁板上。无线充电采用恩智浦MWCT1003AVLH无线充电主控控制，瑞萨R5F10PLHLFB进行无线充电器整机控制，内置德州仪器LM5175进行电压转换，英飞凌AUIRS2301S进行无线充电功率管驱动。

无线充电功率管来自英飞凌，同步升降压开关管和供电控制MOS管来自罗姆，线圈切换MOS管来自安世半导体，内部功率电感来自线艺，均为业界知名品牌。外壳与PCB以及铝板通过螺丝固定，内部用料和做工扎实。
